气动阀门执行器系列

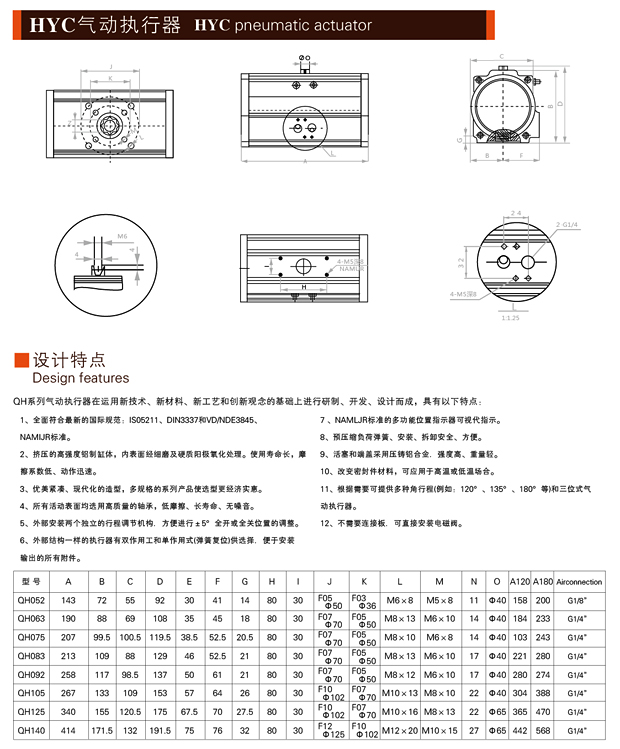

HYC气动执行器

设计特点

QH系列气动执行器在运用新技术、新材料、新工艺和创新观念的基础上进行研制、开发、设计而成，具有以下特点：

1、全面符合新的国际规范：IS05211、DIN3337和VD/NDE3845、NAMIJR标准。

2、挤压的高强度铝制缸体，内表面经细磨及硬质阳极氧化处理。使用寿命长，摩擦系数低、动作迅速。

3、优美紧凑、现代化的造型，多规格的系列产品使选型更经济实惠。

4、所有活动表面均选用高质量的轴承，低摩擦、长寿命、无噪音。

5、外部安装两个独立的行程调节机构．方便进行±5°全开或全关位置的调整。

6、外部结构一样的执行器有双作用工和单作用式(弹簧复位)供选择．便于安装输出的所有附件。

7 、NAMLJR标准的多功能位置指示器可视代指示。

8、预压缩负荷弹簧、安装、拆卸安全、方便。

9、活塞和端盖采用压铸铝合金．强度高、重量轻。

10、改变密封件材料，可应用于高温或低温场合。

11、根据需要可提供多种角行程(例如：120°、135°、180°等)和三位式气动执行器。

12、不需要连接板．可直接安装电磁阀。

型号	A	B	C	D	E	F	G	H	I	J	K	L	M	N	O	A120	A180	Airconnection
QH052	143	72	55	92	30	41	14	80	30	F05∅50	F03∅36	M6x8	M5X8	11	∅40	158	200	G1/8”
QH063	190	88	69	108	35	45	18	80	30	F07∅70	F05∅50	M8X13	M6X10	14	∅40	184	233	G1/4”
QH075	207	99.5	100.5	119.5	38.5	52.5	20.5	80	30	F07∅70	F05∅50	M8X10	M6x8	14	∅40	103	243	G1/4”
QH083	213	109	88	129	46	52.5	21	80	30	F07∅70	F05∅50	M8X13	M6x10	17	∅40	221	280	G1/4”
QH092	258	117	98.5	137	50	61	21	80	30	F07∅70	F05∅50	M8X12	M6x10	17	∅40	280	274	G1/4”
QH105	267	133	109	153	57	64	26	80	30	F10∅102	F07∅70	M10X13	M8X10	22	∅40	304	388	G1/4”
QH125	340	155	120.5	175	67.5	70	27.5	80	30	F10∅102	F07∅70	M10X16	M8x13	22	∅65	365	470	G1/4”
QH140	414	171.5	132	191.5	75	76	32	80	30	F12∅125	F10∅102	M12X20	M10x15	27	∅65	442	568	G1/4”

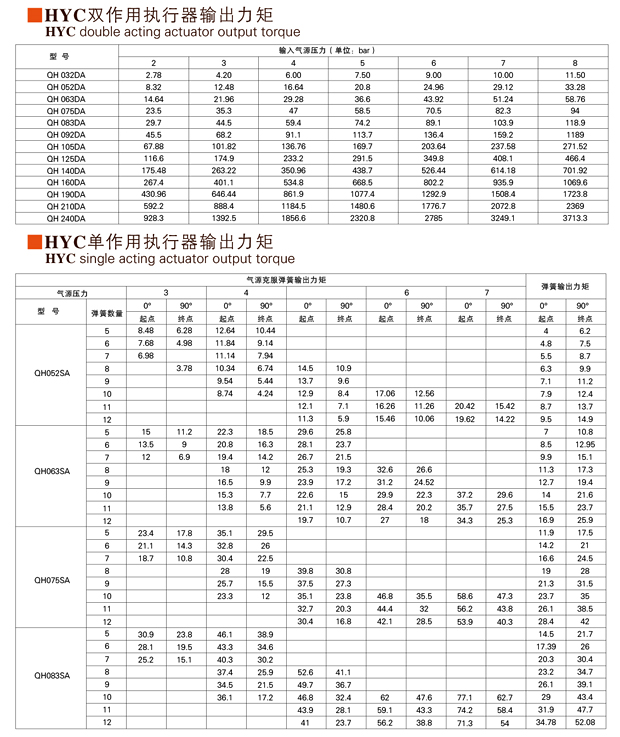

HYC双作用执行器输出力矩

型号	输入气源压力（单位：bar）
型号	2	3	4	5	6	7	8
QH 032DA	2.78	4.20	6.00	7.50	9.00	10.00	11.5
QH 052DA	8.32	12.48	16.64	20.8	24.96	29.12	33.28
QH 063DA	14.64	21.96	29.28	36.6	43.92	51.24	58.76
QH 075DA	23.5	35.3	47	58.5	70.5	82.3	94
QH 083DA	29.7	44.5	59.4	74.2	89.1	103.9	118.9
QH 092DA	45.5	68.2	91.1	113.7	136.4	159.2	1189
QH 105DA	67.88	101.82	136.76	169.7	203.64	237.58	371.52
QH 125DA	116.6	174.9	233.2	291.5	349.8	408.1	466.4
QH 140DA	175.48	263.22	350.96	438.7	526.44	614.18	701.92
QH 160DA	267.4	401.1	534.8	668.5	802.2	935.9	1069.6
QH 190DA	430.96	646.44	861.9	1077.4	1292.9	1508.4	1723.8
QH 210DA	592.2	888.4	1184.5	1480.6	1776.7	2072.8	2369
QH 240DA	928.3	1392.5	1156.6	2320.8	2785	3249.1	3713.3

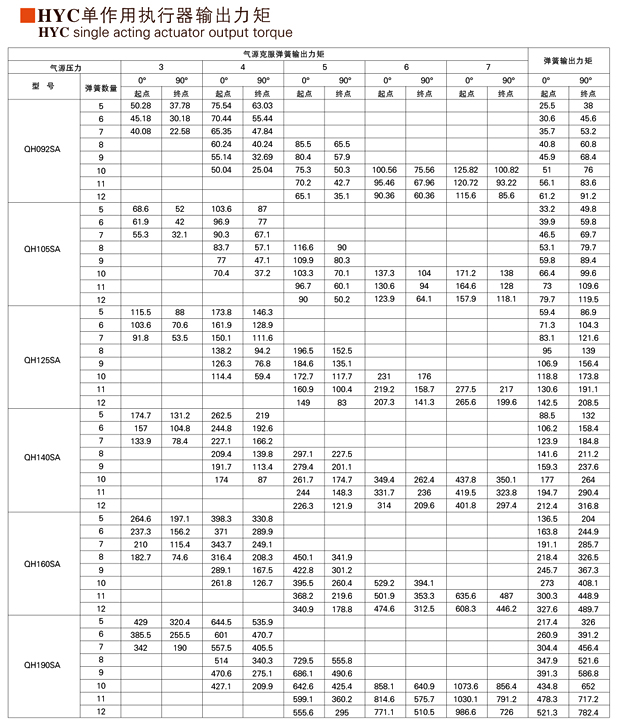

HYC单作用执行器输出力矩

气源克服弹簧输出力矩												弹簧输出力矩
气源压力		3		4		5		6		7		弹簧输出力矩
型号	弹簧数量	0°	90°	0°	90°	0°	90°	0°	90°	0°	90°	0°	90°
型号	弹簧数量	起点	终点	起点	终点	起点	终点	起点	终点	起点	终点	起点	终点
QH052SA	5	8.48	6.28	12.64	10.44							4	6.2
	6	7.68	4.98	11.84	9.14							4.8	7.5
	7	6.98		11.14	7.94							5.5	8.7
	8		3.78	10.34	6.74	14.5	10.9					6.3	9.9
	9			9.54	5.44	13.7	9.6					7.1	11.2
	10			8.74	4.24	12.9	8.4	17.6	12.56			7.9	12.4
	11					12.1	7.1	16.26	11.26	20.42	15.42	8.7	13.7
	12					11.3	5.9	15.46	10.06	19.62	14.22	9.5	14.9
QH063SA	5	15	11.2	22.3	18.5	29.6	25.8					7	10.8
	6	13.5	9	20.8	16.3	28.1	23.7					8.5	12.95
	7	12	6.9	19.4	14.2	26.7	21.5					9.9	15.1
	8			18	12	25.3	19.3	32.6	26.6			11.3	17.3
	9			16.5	9.9	23.9	17.2	31.2	24.52			12.7	19.4
	10			15.3	7.7	22.6	15	29.9	22.3	37.2	29.6	14	21.6
	11			13.8	5.6	21.1	12.9	28.4	20.2	35.7	27.5	15.5	23.7
	12					19.7	10.7	27	18	34.3	25.3	16.9	25.9
QH075SA	5	23.4	17.8	35.1	29.5							11.9	17.5
	6	21.1	14.3	32.8	26							14.2	21
	7	18.7	10.8	30.4	22.5							16.6	24.5
	8			28	19	39.8	30.8					19	27
	9			25.7	15.5	37.5	27.3					21.3	31.5
	10			23.3	12	35.1	23.8	46.8	35.5	58.6	47.3	23.7	35
	11					32.7	20.3	44.4	32	56.2	43.8	26.1	38.5
	12					30.4	16.8	42.1	28.5	53.9	40.3	28.4	42
QH083SA	5	30.9	23.8	46.1	38.9							14.5	21.7
	6	28.1	19.5	43.3	34.6							17.39	26
	7	25.2	15.1	40.3	30.2							20.3	30.4
	8			37.4	25.9	52.6	41.1					23.2	34.7
	9			34.5	21.5	49.7	36.7					26.1	39.1
	10			36.1	17.2	46.8	32.4	62	47.6	77.1	62.7	29	43.4
	11					43.9	28.1	59.1	43.3	74.2	58.4	31.9	47.7
	12					41	23.7	56.2	38.8	71.3	54	34.78	52.08
QH0925A	5	50.28	37.78	75.54	63.03							25.5	38
	6	45.18	30.18	70.44	55.44							30.6	45.6
	7	40.08	22.58	65.35	47.84							35.7	53.2
	8			60.24	40.24	85.5	65.5					40.8	60.8
	9			55.14	32.69	80.4	57.9					45.9	68.4
	10			50.04	25.04	75.3	50.3	100.56	75.56	125.82	100.82	51	76
	11					70.2	42.7	95.46	67.96	12.72	93.22	26.1	83.6
	12					65.1	35.1	90.36	60.36	115.6	85.6	61.2	91.2
QH105SA	5	68.6	52	103.6	87							33.2	49.8
	6	61.9	42	96.9	77							39.9	59.8
	7	55.3	32.1	90.3	67.1							46.5	69.7
	8			83.7	57.1	116.6	90					53.1	79.7
	9			77	47.1	109.9	80.3					59.8	89.4
	10			70.4	37.2	103.3	70.1	137.3	104	171.2	138	66.4	99.6
	11					96.7	60.1	130.6	94	164.6	128	73	109.6
	12					90	50.2	123.9	64.1	157.9	118.1	79.7	119.5
QH125SA	5	115.5	88	173.8	146.3							59.4	86.9
	6	103.6	70.6	161.9	128.9							71.3	104.3
	7	91.8	53.5	150.1	111.6							83.1	121.6
	8			138.2	94.2	196.5	152.5					95	139
	9			126.3	76.8	184.6	135.1					106.9	156.4
	10			114.4	49.4	172.7	117.7	231	176			118.8	173.8
	11					160.9	100.4	219.2	158.7	277.5	217	130.6	191.1
	12					149	83	207.3	141.3	265.6	199.6	142.5	208.5
QH140SA	5	174.7	131.2	262.5	219							88.5	132
	6	157	104.8	244.8	192.6							106.2	158.4
	7	133.9	78.4	227.1	166.2							123.9	184.8
	8			209.4	139.8	297.1	227.5					141.6	211.2
	9			191.7	113.4	279.4	201.1					159.3	237.6
	10			174	87	261.7	174.7	349.4	262.4	437.8	350.1	177	264
	11					244	148.3	331.7	236	419.5	323.8	194.7	290.4
	12					226.3	121.9	314	209.6	401.8	297.4	212.4	316.8
QH160SA	5	264.6	197.1	398.3	330.8							136.5	204
	6	237.3	156.2	371	289.9							163.8	244.9
	7	210	115.4	343.7	249.1							191.1	285.7
	8	182.7	74.6	316.4	208.3	450.1	341.9					218.4	326.5
	9			289.1	167.5	422.8	301.2					245.7	367.3
	10			261.8	126.7	395.5	260.4	529.2	394.1			273	408.1
	11					368.2	219.6	501.9	523.3	635.6	487	300.3	488.9
	12					340.9	178.8	474.6	312.5	608.3	446.2	327.6	489.7
QH190SA	5	429	320.4	644.5	535.9							217.4	326
	6	385.5	255.5	601	470.7							260.9	391.2
	7	342	190	557.5	405.5							304.4	456.4
	8			514	340.3	729.5	555.8					347.9	521.6
	9			470.6	275.1	686.1	490.6					391.3	586.8
	10			427.1	209.9	642.6	425.4	858.1	640.9	1073.6	856.4	434.8	652
	11					599.1	360.2	814.6	575.7	1030.1	791.2	478.3	717.2
	12					555.6	295	771.1	510.5	986.6	726	521.3	782.4

工作原理（标准动作）

上面的示意图表明，双动作执行机构的扭矩值在整个行程中始终保持恒定。用户可根据其具体要求，参考以下内容选定合适的执行机构型号:
1.明确所操作阀门的较大扭矩值；
2.扭矩值加大25％一50％设定系数(具体视阀门类型及工艺条件)；
3.根据提供的扭矩值参阅扭矩表及相应的气压值．得到的扭矩值应等于或是超出所提供的扭矩值；
4.扭矩值被确定下来后，水平移动至“型号”栏，找到所需的执行机构型号即可。

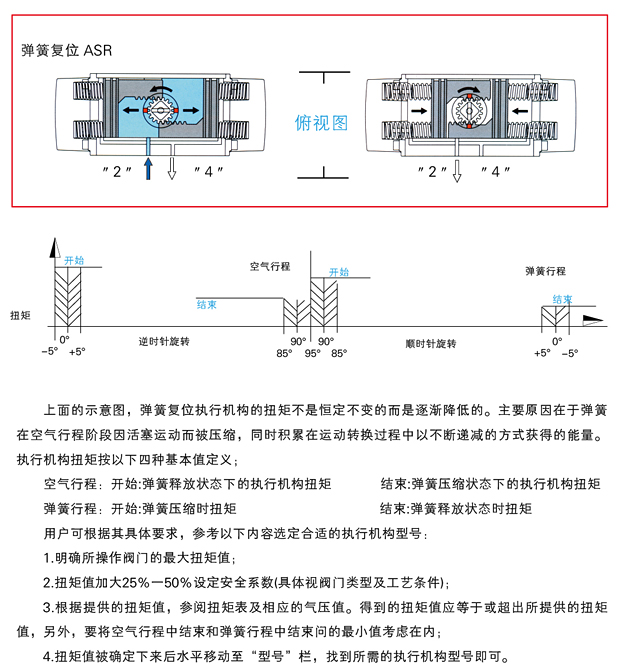

上面的示意图，弹簧复位执行机构的扭矩不是恒定不变的而是逐渐降低的。主要原因在于弹簧在空气行程阶段因活塞运动而被压缩，同时积累在运动转换过程中以不断递减的方式获得的能量。执行机构扭矩按以下四种基本值定义；
空气行程：开始:弹簧释放状态下的执行机构扭矩结束:弹簧压缩状态下的执行机构扭矩
弹簧行程：开始:弹簧压缩时扭矩结束:弹簧释放状态时扭矩
用户可根据其具体要求，参考以下内容选定合适的执行机构型号：
1.明确所操作阀门的较大扭矩值；
2.扭矩值加大25％一50％设定安全系数(具体视阀门类型及工艺条件)；
3.根据提供的扭矩值，参阅扭矩表及相应的气压值。得到的扭矩值应等于或超出所提供的扭矩值，另外，要将空气行程中结束和弹簧行程中结束问的最小值考虑在内；
4.扭矩值被确定下来后水平移动至“型号”栏，找到所需的执行机构型号即可。
